격자 빗살

정자살(수직·수평 격자) 위에 빗살(45° 대각선)을 겹친 이중 구조 패턴입니다. 빗살 엔진과 마찬가지로 셀은 항상 정사각형으로 고정되며, 그 위에 가로살·세로살과 사선살이 모두 그려집니다.

살 구성

살 방향	각도	역할
수직살 · 수평살	0° / 90°	정자살과 동일한 직교 기본 골격
사선살 A · B	45° / 135°	정사각 셀의 대각선을 따라 겹쳐지는 빗살

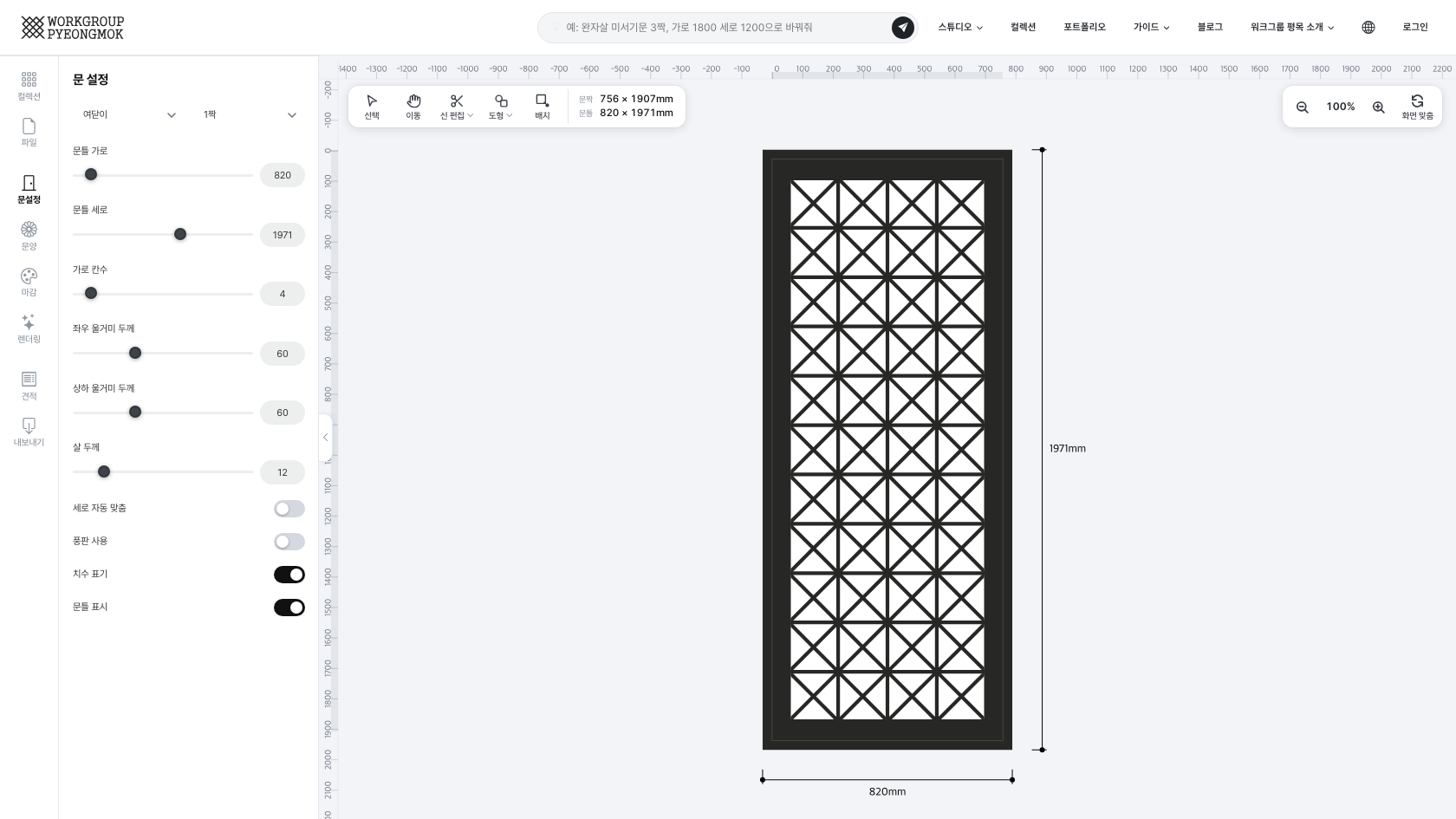

항목	설명
문 종류 / 문 짝수	여닫이·미서기, 1~4짝
문틀 가로 / 문틀 세로	벽 개구부 치수 (400~3,000mm). 문틀 두께를 제외한 값이 문짝 외경으로 자동 계산됩니다.
가로 칸수	2~30. 빗살과 마찬가지로 정사각 셀의 가로 개수를 정하며, 세로 칸수는 자동 산출됩니다.
세로 자동 맞춤	체크 시 마지막 행이 하단 울거미에 딱 맞도록 문틀 세로 값을 자동 재조정
좌우 / 상하 울거미 두께	외곽 프레임 두께 (mm)
창살 두께	전체 살(직교·사선 공통)의 기본 두께 (mm)
풍판 사용	체크 시 상단 풍판 구역 추가

정자살의 "세로 비율"이나 세살의 "상/중/하 배열" 같은 구획 설정은 격자 빗살에는 없습니다. 사선 밀도는 별도 항목이 아니라 가로 칸수·창살 두께에 종속됩니다.

울거미 → 가로살·세로살 → 사선살 → (풍판 사용 시) 풍판 → 문틀 순서로, 빗살보다 그룹이 하나 더 있습니다(직교살과 사선살이 모두 별도 목록으로 집계).

목재·마감·부자재, 울거미·살 컬러는 세살과 동일합니다. 면 컬러 칠하기 기능은 현재 비활성화되어 있습니다.

가로 칸수를 지나치게 높이면 직교살·사선살이 촘촘히 겹쳐 실제 제작이 어려울 수 있습니다. PDF로 출력해 실측을 확인하세요.
